振動篩結構圖及工作原理

發布時間：2021-03-06 11:56:59作 者：admin

振動篩結構主要由機座、振動電機、振動體、篩框等部件組成，再通過振動電機激振作為振動源使篩箱振動進行篩分。為了方便用戶在使用振動篩過程中更詳細了解振動篩的結構以及振動篩工作原理，大漢技術部為您介紹如下：

一、振動篩結構圖示意圖:

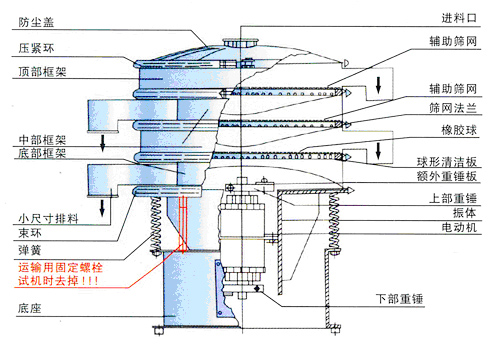

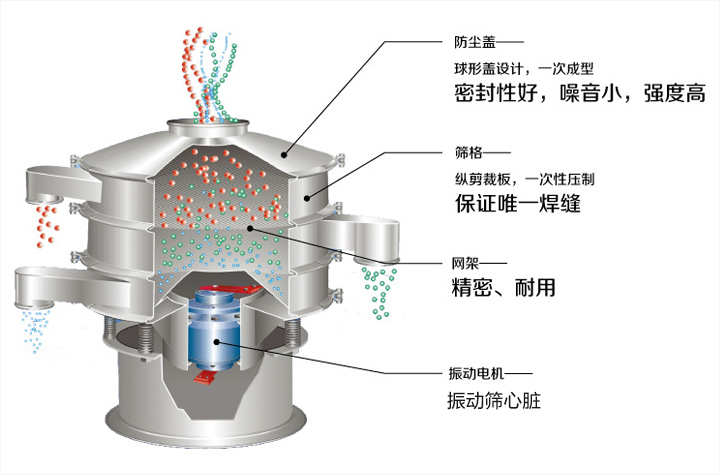

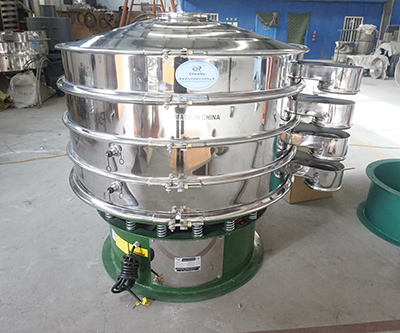

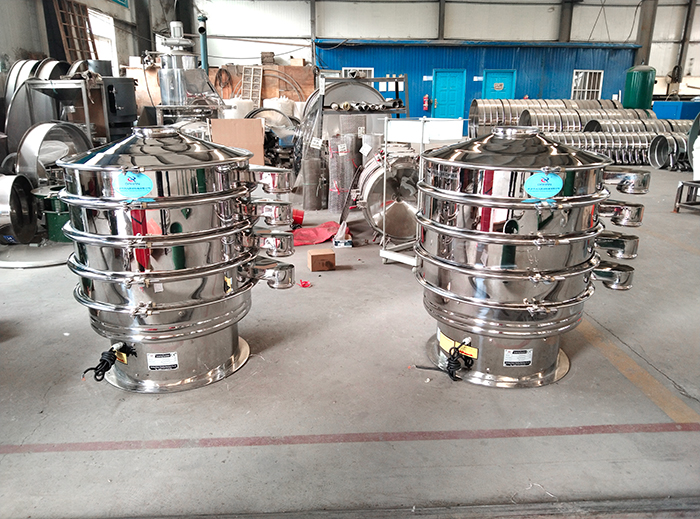

旋振篩結構

旋振篩主要由振動器、篩箱、篩網、底座、振動彈簧、驅動裝置等組成。振動器提供振動力，篩箱內放置篩網進行篩分。底座支撐整個設備，振動彈簧連接振動器和篩箱，起緩沖作用。驅動裝置帶動振動器工作。旋振篩結構簡單、可靠，廣泛用于顆粒物料的篩分和分級。

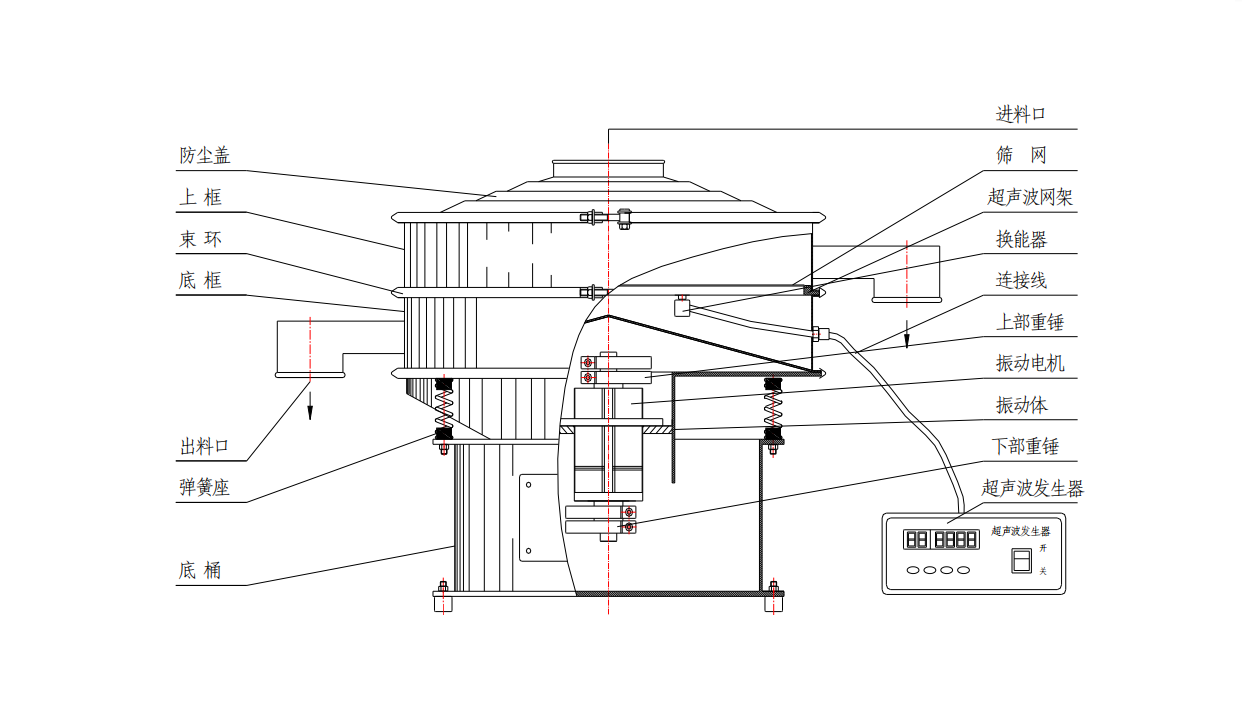

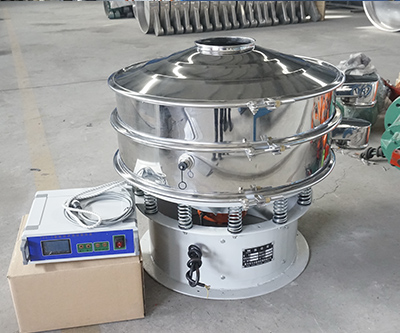

超聲波振動篩結構

超聲波振動篩主要由振動器、篩體和超聲波發生器組成。振動器包括振動電機和振動器組件，產生超聲波振動。篩體由底座、篩框和篩網構成，通過振動力使物料篩分。超聲波發生器產生超聲波，提高篩分效率。

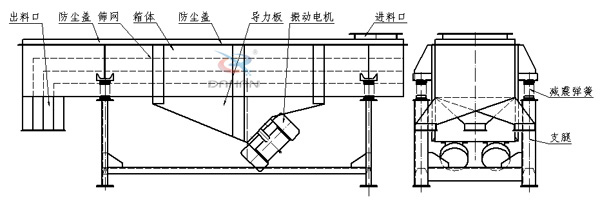

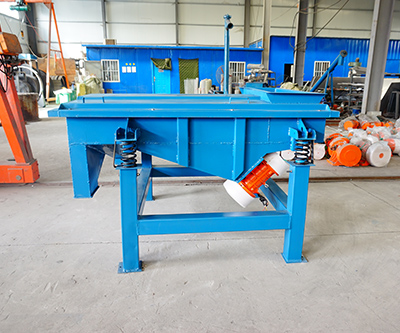

直線振動篩結構

直線振動篩主要由振動電機、篩箱、篩網、減震彈簧、支架等組成。振動電機通過振動產生激動力，使篩箱產生直線振動，促使物料在篩網上進行篩分。減震彈簧連接在振動電機和篩箱之間，起到減震緩沖作用，保證振動傳遞穩定。支架支撐整個設備，確保其穩固運行。篩箱內設置多層篩網，不同篩網粗細可實現多級篩分，適應不同物料的篩選需求。

二、振動篩的工作原理:

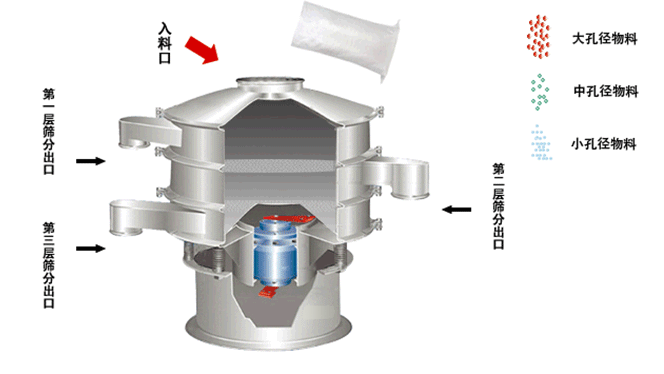

旋振篩的工作原理

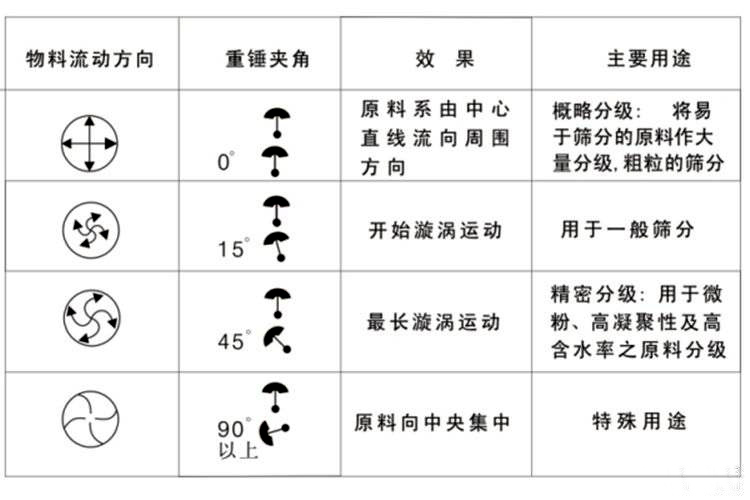

旋振篩由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗健⒋怪薄A斜的三次元運動，再把這個運動傳遞給篩面，使物料在篩面上做外擴漸開線運動，實際運用中，通過調整振動電機上下兩端偏心塊的相對相位，可以改變篩面上物料的運動軌跡，從而達到不同的篩分作業目的。

超聲波振動篩工作原理

超聲波振動篩啟動時，將220V、50Hz或110V、60Hz的電能輸入超聲波換能器，將其轉化為36KHz的機械振動，利用直立電機與超聲波換能器的作用實現物料在篩網從中間向四周擴散的篩分運動，并從對應的出料口排出。

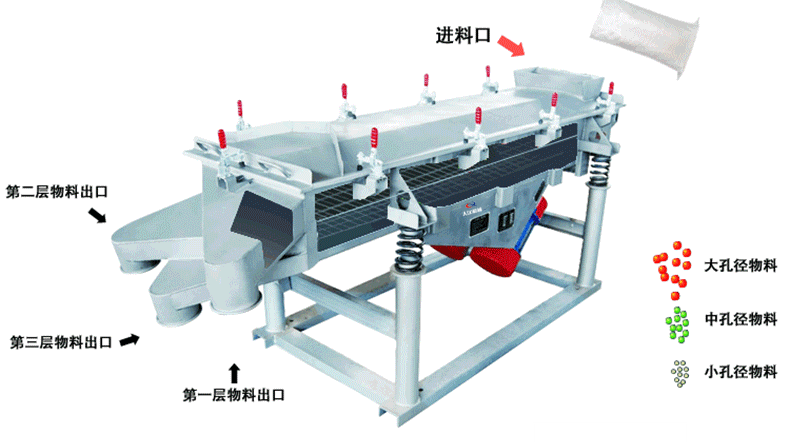

直線振動篩工作原理

直線振動篩采用雙振動電機驅動，當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。其兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。
